Марки декоративной сетки Штрек
Марки для фасадов, потолков и интерьера — ячейка до 200 мм. Размеры крупных марок — в таблице ниже; под заказ — рулоны и карты шириной до 2 500 мм.
Обозначение
Как читается марка
Марка — это форма ячейки буквами, длина ячейки в миллиметрах и металл.
R62 — ромбическая ячейка длиной 62 мм. Полный размер 62 × 25 × 7 × 2 мм — это L × B × H × T: длина и высота ячейки, ширина и толщина перемычки.
| Буква | Металл |
|---|---|
| Zn | оцинкованная сталь |
| C | холоднокатаная сталь без покрытия |
| St | нержавеющая сталь |
| Al | алюминий |
| F | плющеная (прокатанная) сетка |
Изготовление

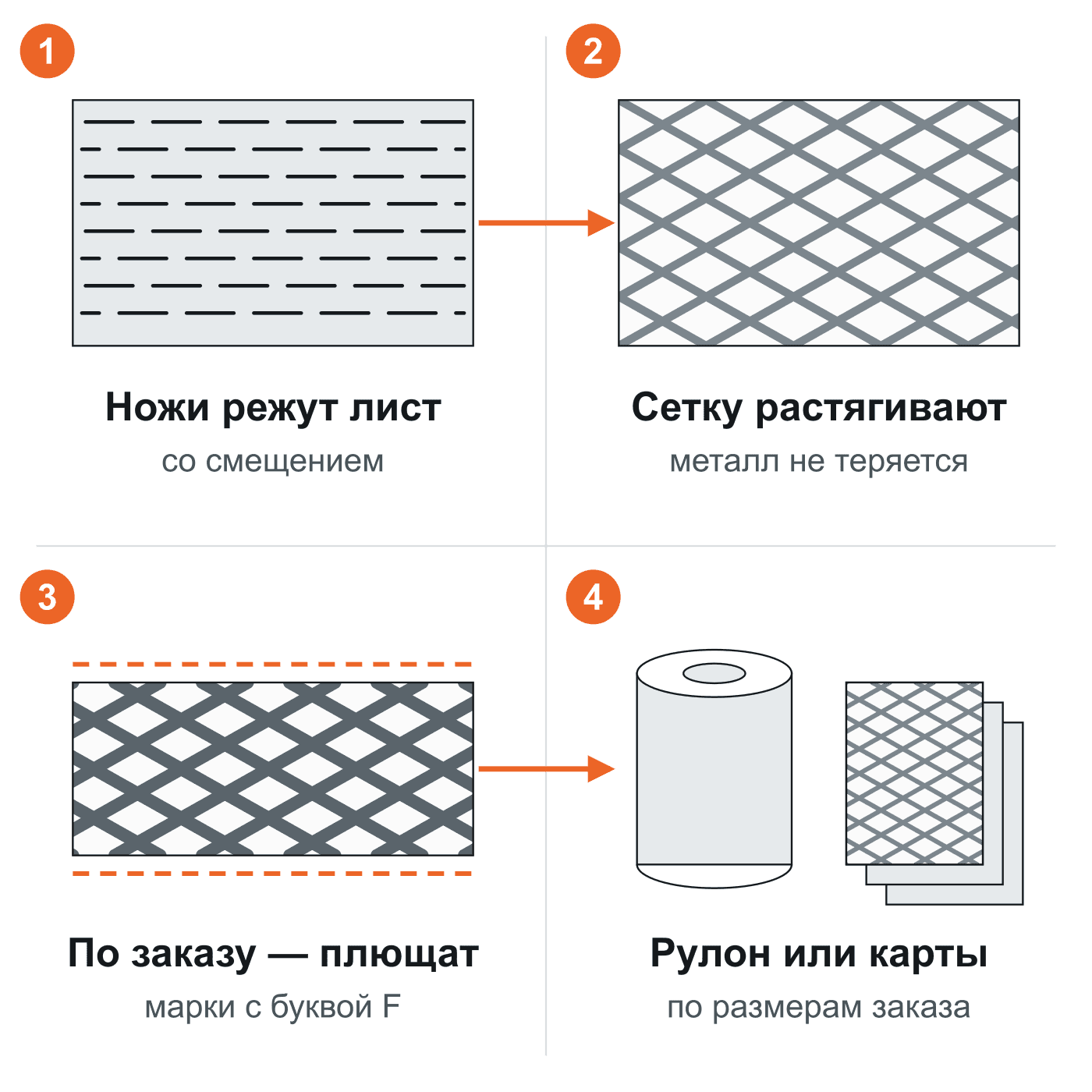

Как делают сетку Штрек
Ножи режут металлический лист со смещением, и сетку растягивают: металл не теряется, а на месте надрезов открываются ячейки.
По заказу сетку плющат — такие марки помечены буквой F. Поставка — в рулоне или мерными картами.
Параметры
Параметры ячейки
| Буква | Что это |
|---|---|
| L | длина ячейки |
| B | высота ячейки |
| H | ширина перемычки |
| T | толщина перемычки |
Размеры марки пишут в том же порядке: длина и высота ячейки, ширина и толщина перемычки, мм.
Крупные марки
Размеры крупных марок
| Марка | Ячейка L × B, мм | Перемычка H × T, мм |
|---|---|---|
| R50 | 50 × 22 | 2 × 1,5 |
| R62 | 62 × 25 | 7 × 2 |
| R75 | 75 × 35 | 5 × 2 |
| R100 | 100 × 50 | 10 × 4 |
| Sch125 | 125 × 65 | 10 × 2 |
| Sl150 | 150 × 23 | 4 × 2 |
| D75 | 75 × 35 | 3 × 2 |
| Dr75 | 75 × 22 | 3 × 2 |
| Cr75 | 75 × 27 | 1,5 × 0,5 |
| Cr200 | 200 × 80 | 15 × 2 |
| Art200 | 200 × 40 | 10 × 2 |
L и B — длина и высота ячейки, H и T — ширина и толщина перемычки. Ширина карты — 1 250 мм, у Sch125 и Dr75 — уточняйте; под заказ — рулоны и карты шириной до 2 500 мм и длиной от 0,2 до 100 м.
Фото
Марки на линейке
Шкала под каждым фото — в сантиметрах. Фото открывается в полном размере. Размеры R167, R200 и H160 — по запросу.
-

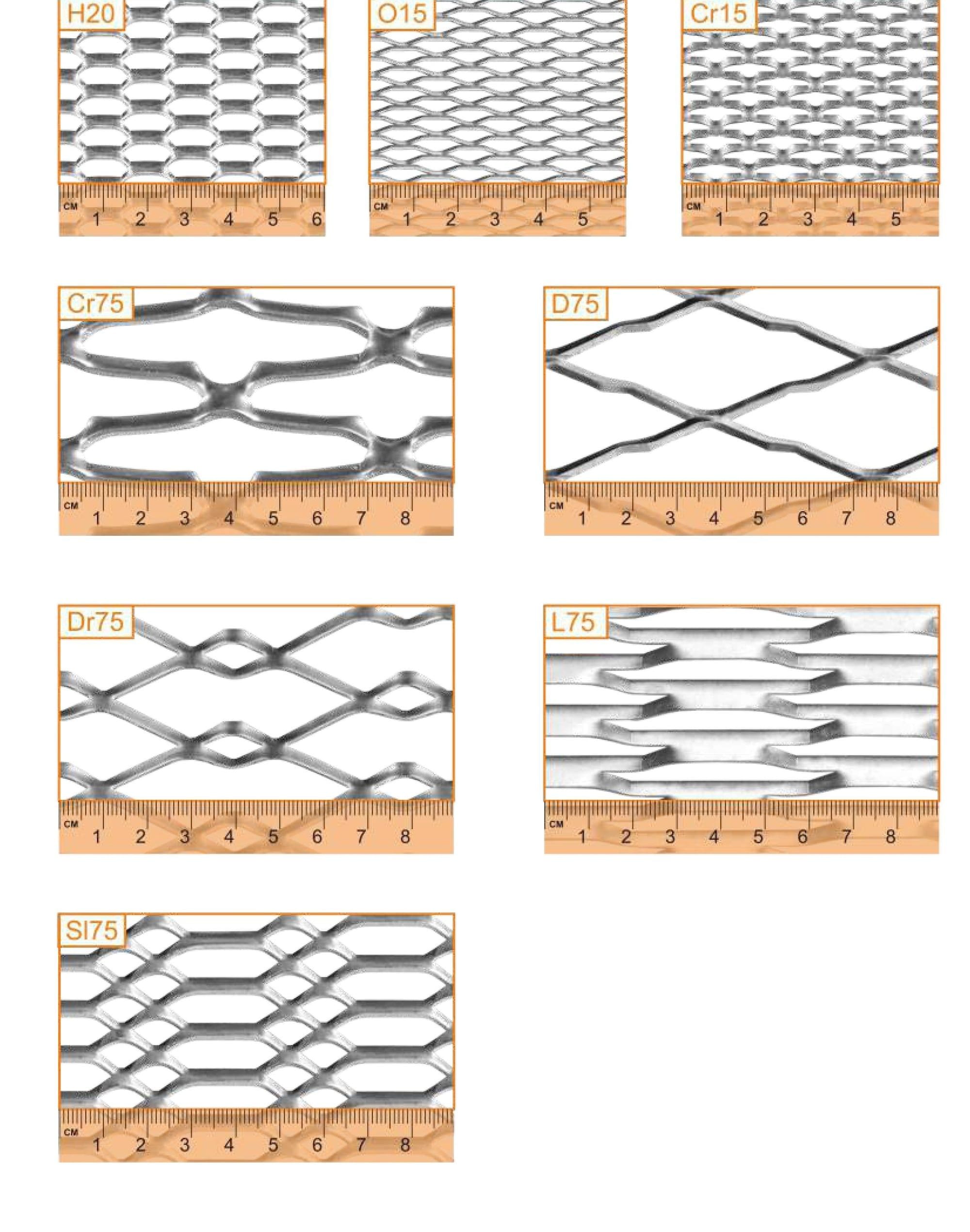

H20, O15, Cr15, Cr75, D75, Dr75, L75, Sl75
-

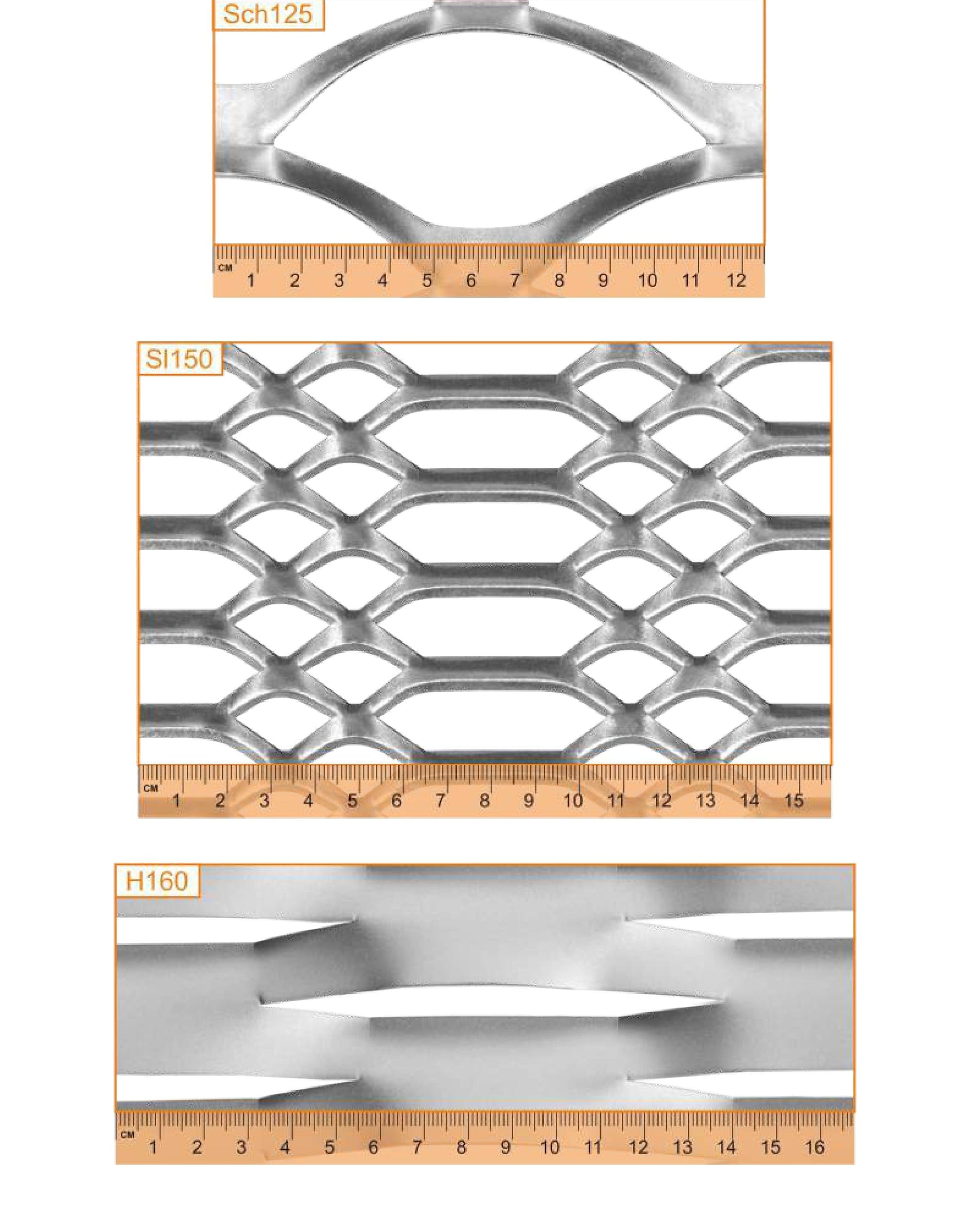

Sch125, Sl150, H160
-
R62, R75, R100, R167, R200
-
Cr200, Art200
Под заказ
Что можно заказать
-
Кромка
С половинной или цельной ячейкой — по длине или по длине и ширине.
-
Резка и изгиб
Детали плазменной резкой, разносторонняя кривизна, изгиб по длине и по ширине, плющение.
-
Рулоны и карты
Шириной до 2 500 мм и длиной от 0,2 до 100 м.
-
Металл
Оцинкованная и нержавеющая сталь, алюминий, сталь без покрытия. Окраска в любой цвет RAL — своя линия покраски. Другие металлы — по запросу.
